Filmhouder

De filmhouder is de opvolger van de lade van de filmdoos. Een lade bergt op, maar toont niet wat erin zit. De vraag was dus hoe je tien doosjes film zo neerzet dat je elk etiket kan lezen zonder iets op te tillen.

Het ontwerp. De hele houder is één plaat van 4 mm dik, vijf keer geplooid: een neus vooraan, een zitje, een trede, een tweede zitje, een rugsteun en een poot die terug naar de grond loopt. De achterste rij staat 40 mm hoger dan de voorste. Beide zitjes hellen 10 graden naar achteren, zodat de doosjes tegen de trede achter hen leunen. Elk doosje krijgt 40 mm breedte, en vijf naast elkaar maakt 200 mm. De houder is 132 mm diep en 65 mm hoog. Het is plaatwerk, maar dan zonder plooibank.

Wat het moeilijk maakt. Een geplooide plaat is precies wat een 3D-printer niet graag rechtop print: elk zitje zou een overhang zijn die steunmateriaal vraagt. Daarom wordt de houder op zijn zij geprint. Het geplooide profiel ligt op de printplaat en de breedte van 200 mm gaat de hoogte in. Zo is elke laag hetzelfde profiel, is er geen steun nodig en worden de plooien vloeiende bochten met een binnenstraal van 1,5 mm. De prijs daarvoor is een hoge print: duizend lagen van 0,2 mm op een wand van 4 mm. Beide uiteinden hebben een afschuining van 0,6 mm. Een korrelige textuur krijgt deze plaat niet, zodat de lijnen strak blijven.

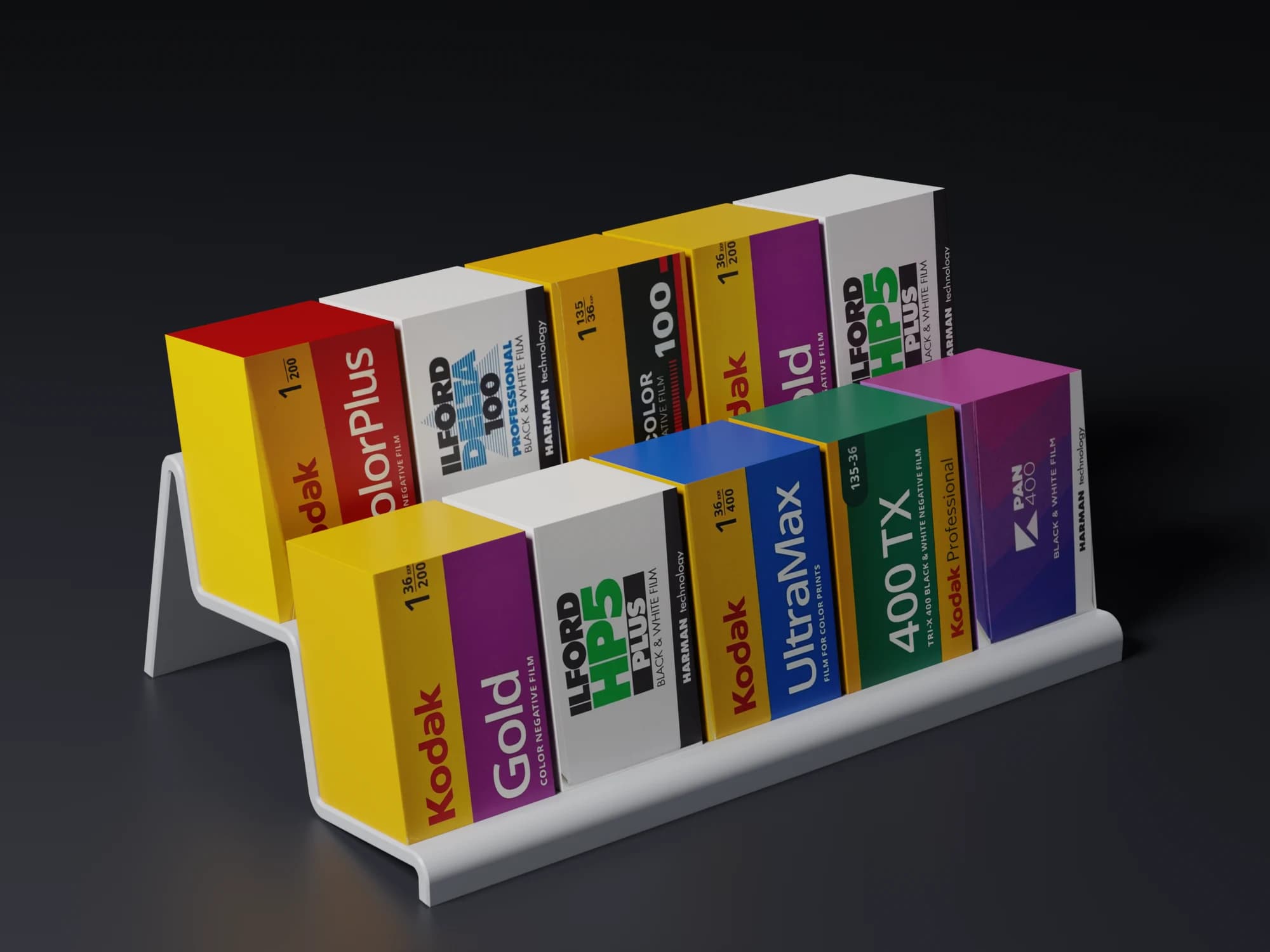

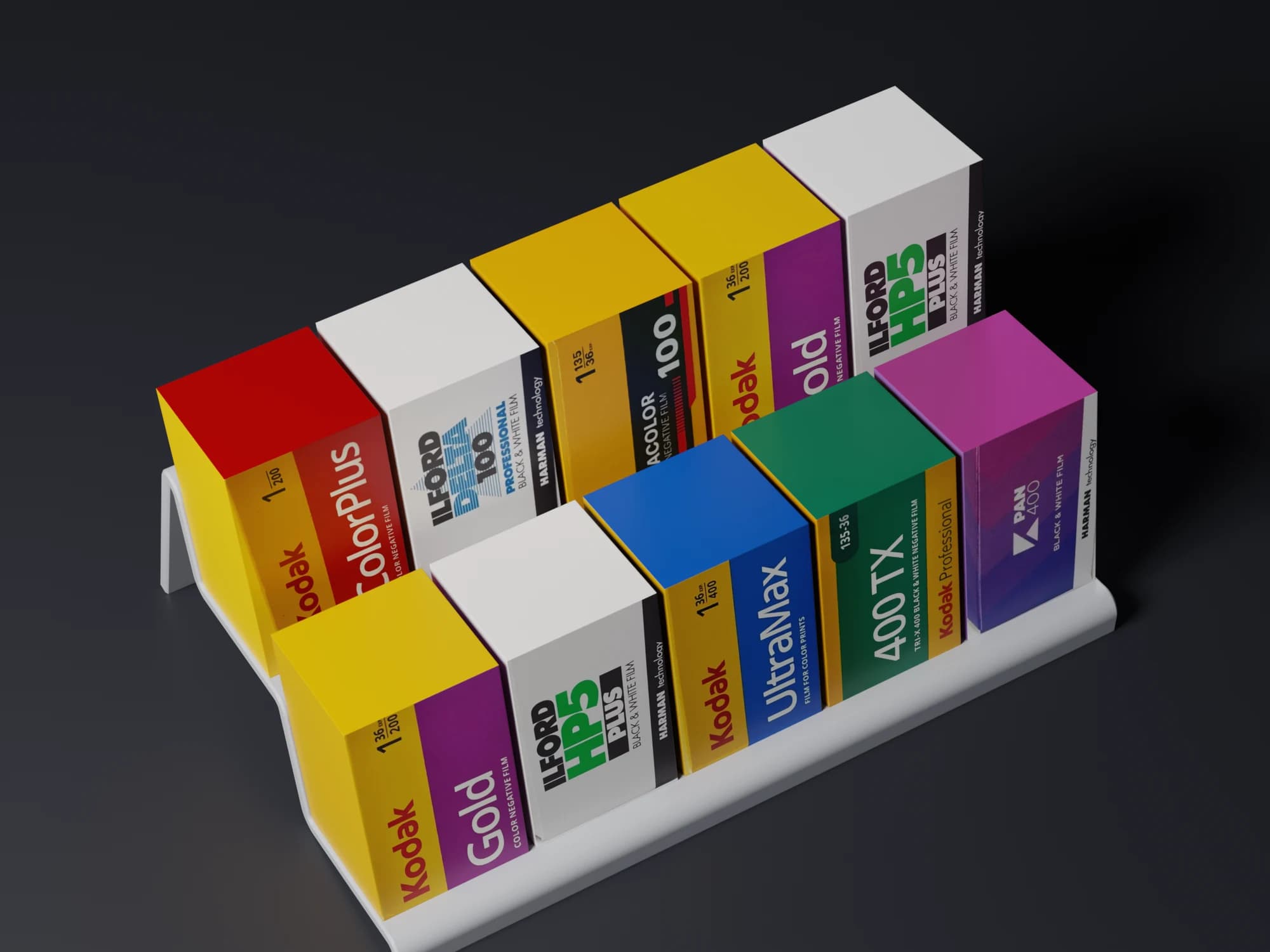

De stand van zaken. De zitjes zijn getekend op de opgegeven maat van een filmdoosje, 38 × 38 × 61 mm, en niet op een nagemeten doosje. Of elk merk even goed past, moet een print uitwijzen. Het printbestand ligt klaar. De beelden zijn renders en de doosjes erin zijn decor.

Het ontwerp toont dat één kleur en één onderdeel genoeg kunnen zijn als de vorm klopt. Dezelfde houder kan op maat van andere doosjes, kaarten of flesjes. Wil je iets gelijkaardigs, vraag dan een offerte aan.
