Tankembleem

Het tankembleem is een dunne kap van 73 mm breed en 4 mm dik die over het bestaande ronde embleem van 70 mm op een motortank gaat. De vraag was eenvoudig: kan een tank helemaal zwart worden zonder dat er iets af moet dat er later niet meer op kan?

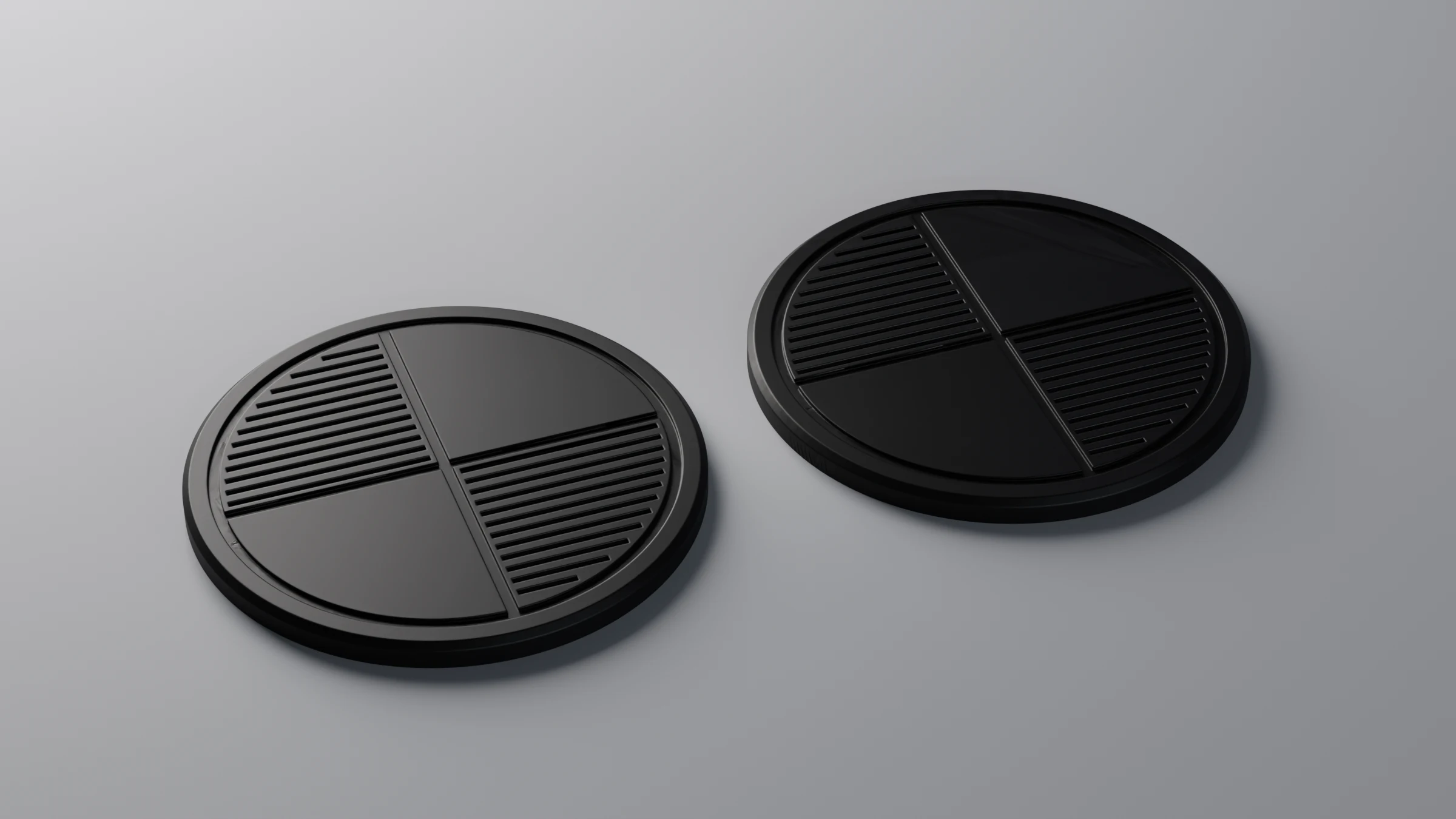

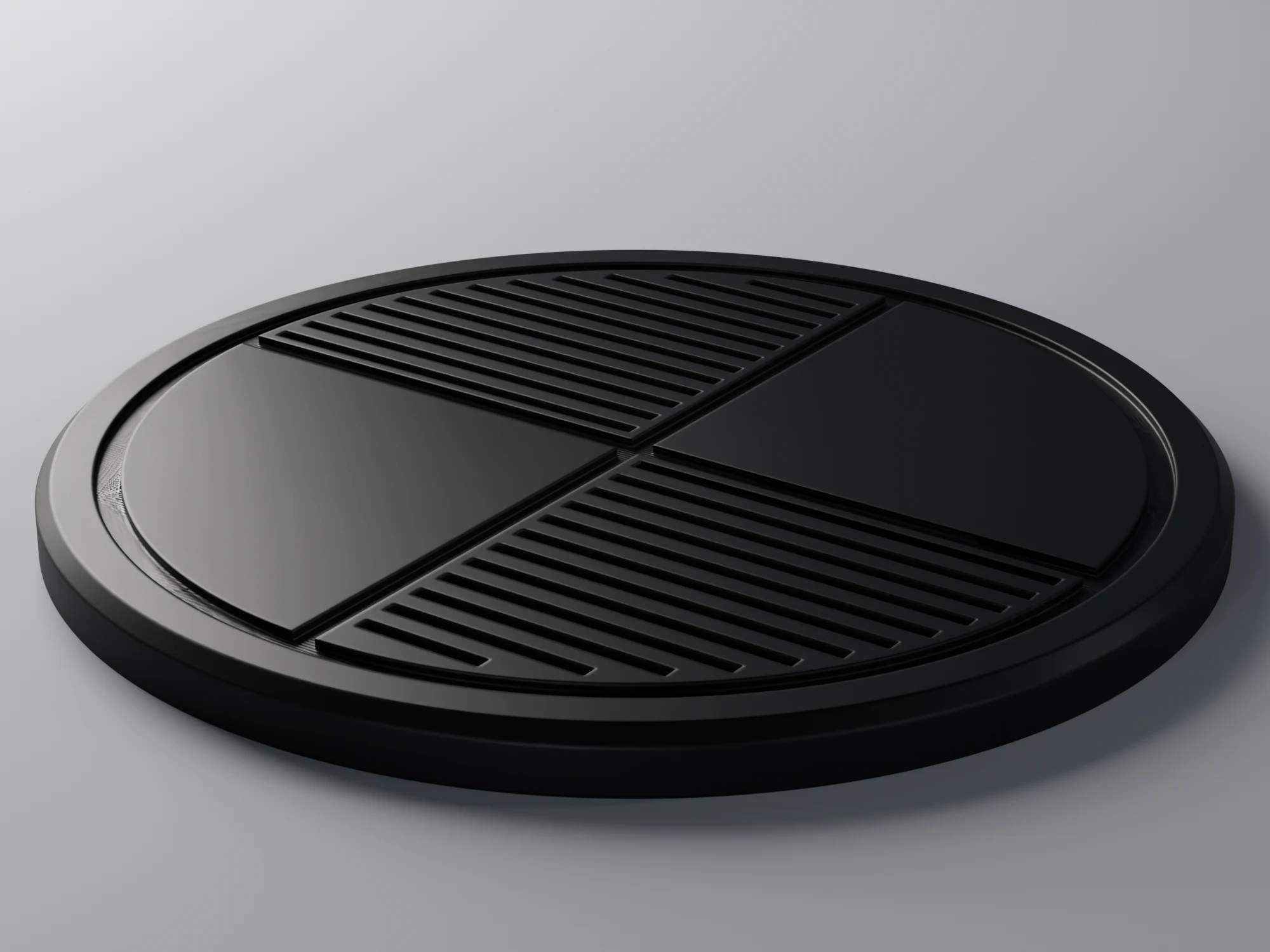

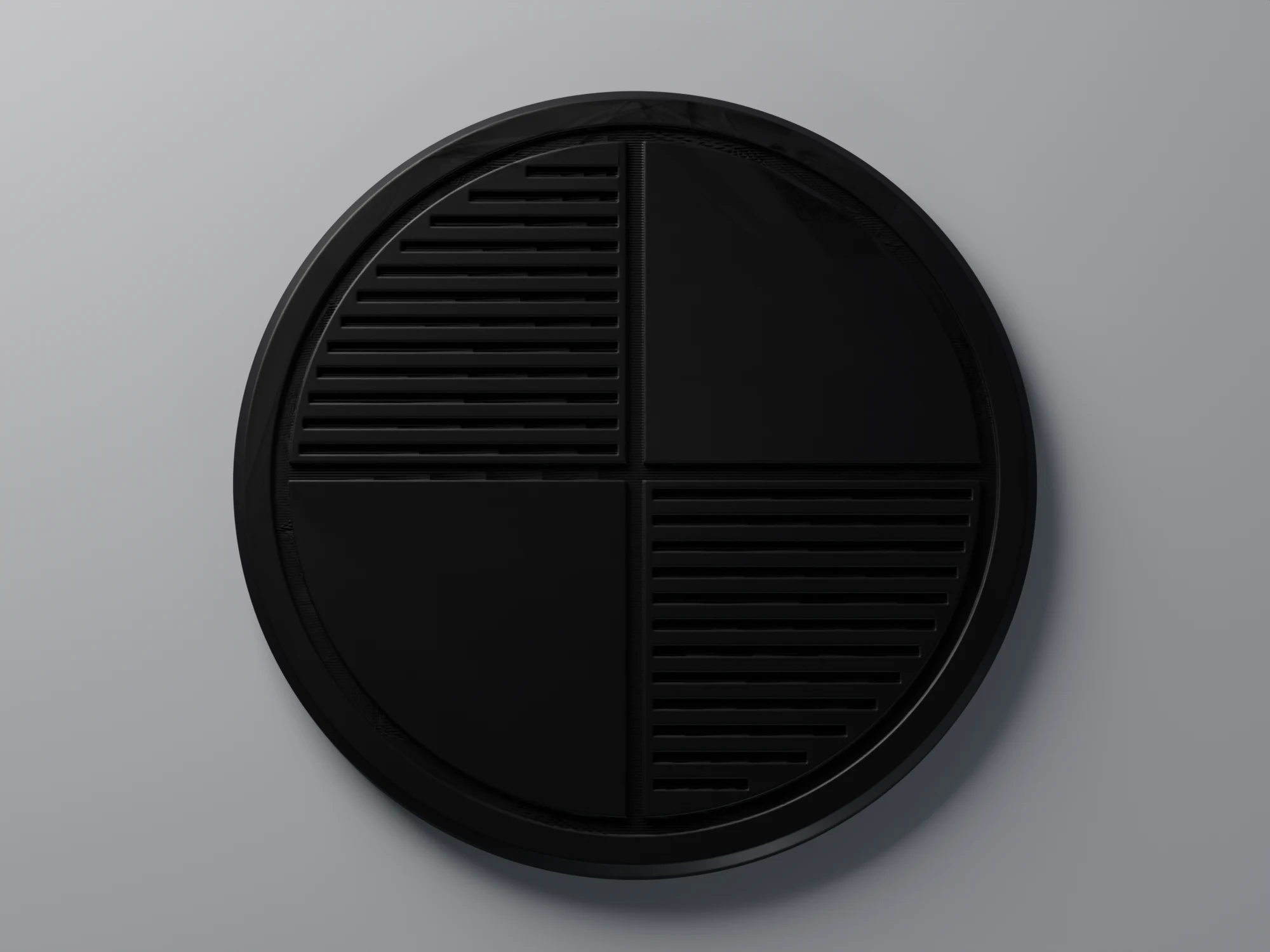

Het ontwerp. De kap dekt het embleem af en blijft van de lak. De rand reikt maar 1,2 mm langs de zijkant van het embleem naar beneden, zodat hij de tank nooit raakt. De kap wordt met schuimtape op de voorkant van het embleem gekleefd. Wie er genoeg van heeft, haalt hem er weer af. Het vlak is verdeeld in vier kwadranten binnen een ring. Twee zijn glad, twee zijn gevuld met rechte groeven van 1 mm breed en 0,6 mm diep, om de 2,4 mm. Rond de voorkant loopt een afschuining van 1 mm. Er zijn er twee nodig, één per kant van de tank.

Wat het moeilijk maakt. Zwart op zwart heeft geen kleur om mee te tekenen. Het patroon bestaat alleen uit schaduw: licht dat op de groeven anders valt dan op de gladde vlakken. Daarom wordt de kap met de zichtbare kant naar beneden geprint. Zo neemt het vlak de textuur van de printplaat over en is er geen steunmateriaal nodig, want de holle achterkant ligt bovenaan. Groeven van drie lagen diep zijn fijn werk voor een nozzle van 0,4 mm. Met 1 mm zijn ze breder dan twee printlijnen. Een onderdeel dat buiten in de zon zit, is geen werk voor PLA. Dit vraagt ASA of ABS, en dat wordt per opdracht besteld.

De stand van zaken. De diameter van 70 mm komt uit de opgegeven maten van het originele embleem, met 0,6 mm speling. De ruimte van 1,2 mm voor de bolling ervan is een schatting. Een eerste print moet dus tonen of de kap vlak aansluit. Het printbestand ligt klaar; de beelden zijn renders.

Het ontwerp toont wat je kan vragen voor een motor of een wagen: een afdekkap of sierstuk op maat van wat er al zit. Wil je iets gelijkaardigs, vraag dan een offerte aan.
