Kapot onderdeel laten namaken met de 3D-printer
Yannic Fréson 3D in Booischot (Heist-op-den-Berg) maakt kapotte of onvindbare kunststof onderdelen na. Je bezorgt het stuk, een foto of de maten; het onderdeel wordt opgemeten, nagetekend aan € 60 per uur en geprint in PLA, PETG of ASA. Na je akkoord is het vervangstuk klaar in 3 tot 5 werkdagen, om af te halen of te laten verzenden.
Wat je krijgt
Een onderdeel op maat getekend
Het origineel wordt opgemeten met een schuifmaat en op maat nagetekend. Waar het stuk afgebroken is, teken ik bij wat er hoorde te zitten.
Een materiaal dat tegen de taak kan
Binnen, buiten, warm, vochtig of onder spanning: het materiaal volgt het gebruik, niet de kleur van het origineel.
Een eerlijk antwoord
Is het onderdeel nog gewoon te koop voor een paar euro, of te zwaar belast voor een print, dan zeg ik dat. Een offerte kost niets.
Zo meet je een onderdeel op
Voor een vervangstuk heeft Yannic Fréson 3D drie soorten maten nodig: de buitenmaten, de plaats en diameter van elk gat, en de maat van het deel waar het stuk in of op past. Een schuifmaat is nauwkeuriger dan een meetlat. Het onderdeel zelf afgeven in Booischot blijft de zekerste weg.
Fotografeer het stuk van voren, van opzij en van boven, telkens met een meetlat of schuifmaat in beeld. Leg afgebroken stukken er in de juiste positie naast. Vermeld ook merk en type van het toestel: soms is dat genoeg om een tweede, heel exemplaar te herkennen.
Meet wat het onderdeel moet doen, niet alleen hoe het eruitziet. Bij een clip telt de dikte van de plaat waar hij over klemt. Bij een knop telt de as waar hij op schuift. De rest mag een millimeter afwijken zonder dat iemand het ooit merkt.
De volledige werkwijze staat in de gids over een kapot onderdeel vervangen met een 3D-print. Heb je alleen een schets, kijk dan bij 3D-ontwerp op maat.
Welk materiaal voor welk onderdeel
Yannic Fréson 3D print vervangstukken in drie materialen. PLA volstaat voor droge onderdelen binnenshuis die niet warm worden. PETG is taaier en kan tegen vocht, dus geschikt voor clips, knoppen en onderdelen in keuken of badkamer. ASA is bestand tegen zon en regen en dient voor alles wat buiten blijft.
De meeste kapotte onderdelen zijn clips, knoppen, doppen, haken en afdekkapjes. Voor wat moet kunnen plooien zonder te breken is PETG de eerste keuze. Voor tuinmeubelen, een caravan of een fiets is ASA de veilige gok. PLA wordt week in een auto in de zon; dat wil je niet ontdekken in juli.
Twijfel je, dan staat de afweging uitgewerkt in de vergelijking van PLA, PETG en ABS/ASA.
Wanneer een onderdeel namaken niet loont
Een onderdeel laten namaken bij Yannic Fréson 3D kost minimaal € 10 voor de print, plus ontwerpwerk aan € 60 per uur als er geen bestand is. Is het origineel nog te koop voor minder, bestel het dan gewoon. Namaken loont vooral wanneer het stuk niet meer verkrijgbaar is of alleen met een heel toestel erbij.
Er zijn ook onderdelen die een FDM-print niet kan vervangen:
- onderdelen in rubber of een ander soepel materiaal, zoals dichtingen en riemen
- metalen onderdelen, en kunststof stukken die de kracht van metaal moeten dragen
- onderdelen vlak bij een verwarmingselement of een motor die heet wordt
- alles wat met voeding of drinkwater in aanraking komt
- onderdelen waar iemands veiligheid van afhangt, zoals remmen, gordels of kinderzitjes
In die gevallen krijg je geen offerte maar een eerlijke nee. Dat is goedkoper voor iedereen.
Goed om weten
Yannic Fréson 3D maakt harde kunststof onderdelen na tot 256 × 256 × 256 mm, in PLA, PETG, ABS of ASA. Soepele, metalen en veiligheidskritische onderdelen zijn niet mogelijk. Er is geen 3D-scanner: elk stuk wordt met de hand opgemeten. Een nagemaakt onderdeel heeft zichtbare laagjes en ziet er dus anders uit dan spuitgietwerk.
- Wat je bezorgt
- Het onderdeel zelf, of foto's met een meetlat in beeld en de belangrijkste maten.
- Materialen
- PLA op voorraad; PETG, ABS en ASA worden besteld op aanvraag.
- Uitzicht
- Zichtbare laagjes van 0,2 mm. De kleur benadert het origineel, maar is zelden identiek.
- Sterkte
- Geen garantie op een draaglast. Een print is zwakker tussen de lagen dan erlangs.
- Niet mogelijk
- Rubber, metaal, voedselcontact en veiligheidskritische onderdelen.
- Tweede exemplaar
- Eens getekend, kost een extra stuk alleen nog de print.
Wat een vervangstuk kost
Een vervangstuk kost bij Yannic Fréson 3D minimaal € 10 voor de print. Moet het onderdeel eerst nagetekend worden, dan komt daar ontwerpwerk bij. Twee voorbeelden in PETG.
Vervangknop voor een toestel
- Afmetingen
- Ø 40 × 30 mm
- Materiaal
- PETG, 1 kleur
- Printtijd
- ca. 1 u 10 min
vanaf
€ 10
Richtprijs. Eindprijs, btw niet van toepassing. Je offerte is exact.
Vanaf je eigen bestand. Moet ik de knop eerst natekenen, reken dan op een halfuur ontwerp extra.
Behuizing met deksel voor elektronica
- Afmetingen
- 120 × 80 × 45 mm
- Materiaal
- PETG, 1 kleur
- Printtijd
- ca. 7 u 30 min
vanaf
€ 29
Richtprijs. Eindprijs, btw niet van toepassing. Je offerte is exact.
Richtprijzen, exclusief verzending en ontwerp. Hoe de bedragen zijn opgebouwd, staat bij de prijzen voor 3D-printen.
Onderdelen op maat

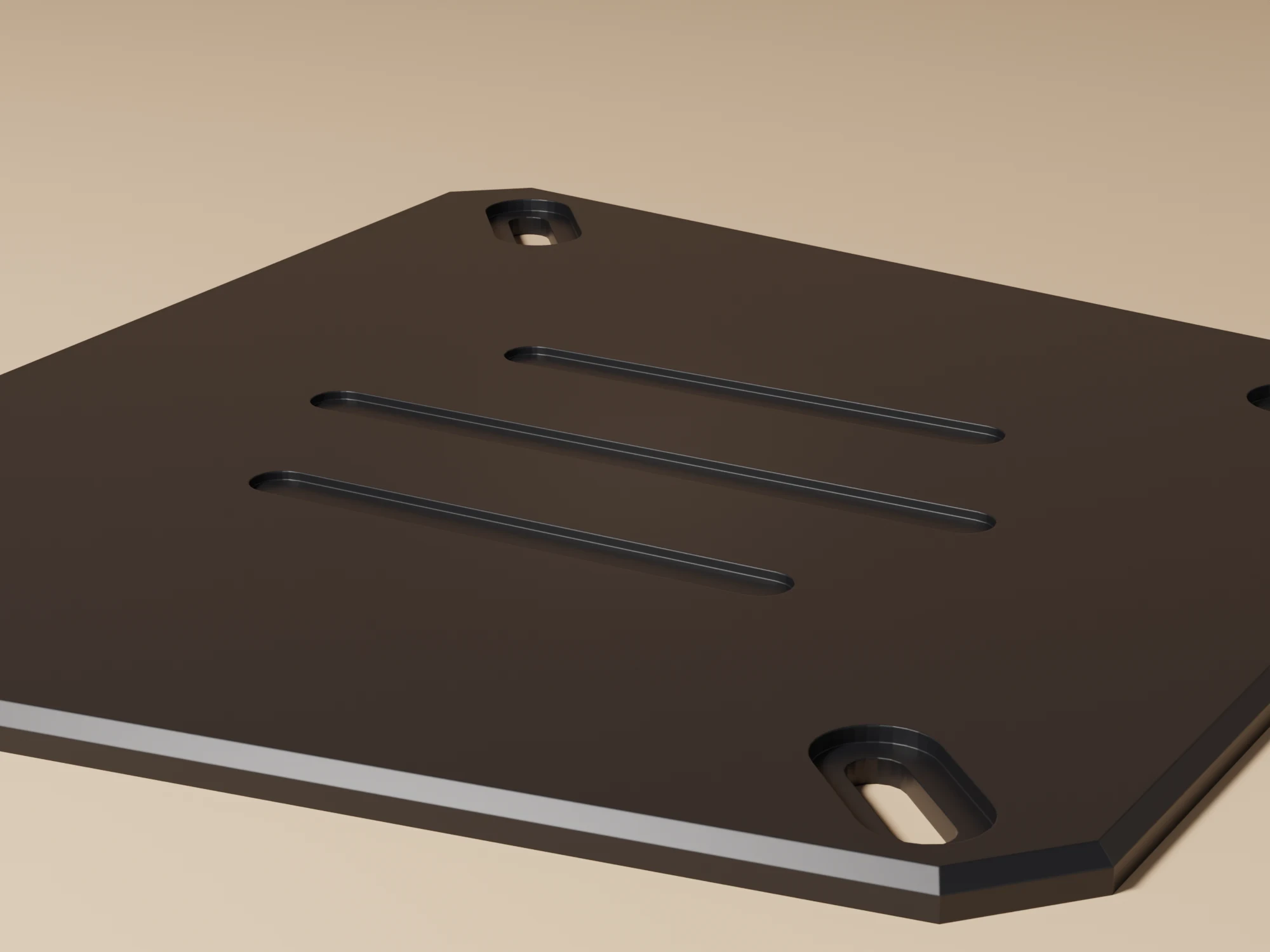

Twee stukken die voor een motorfiets getekend zijn omdat ze zo niet te koop waren. De beelden zijn voorlopig renders.
Vragen over vervangonderdelen
Alle veelgestelde vragenMoet ik het kapotte onderdeel opsturen of volstaat een foto?
Voor een eenvoudig stuk volstaan foto's met een meetlat in beeld en de belangrijkste maten. Bij onderdelen die nauw moeten passen, zoals een clip of een tandwiel, is het origineel in handen hebben veel zekerder. Afgeven kan op afspraak in Booischot.
Kan je ook onderdelen in rubber of metaal namaken?
Nee. Ik print alleen in harde kunststof: PLA, PETG, ABS en ASA. Een dichting, een riem of een metalen as kan ik niet vervangen. Soms kan een metalen stuk wel door een dikker kunststof ontwerp vervangen worden; dat bekijk ik per geval.
Is een 3D-geprint onderdeel even sterk als het origineel?
Niet vanzelf. Een print is sterk in de richting van de lagen en zwakker ertussen. Daarom teken ik een vervangstuk vaak iets dikker en kies ik de printrichting op de belasting. Meer uitleg staat in de gids over hoe sterk een 3D-print is.
Wat als het nagemaakte onderdeel net niet past?
Een aanpassing van de tekening en een nieuwe print zijn een nieuwe opdracht met een eigen offerte. Wat geldt als een stuk niet overeenstemt met de offerte, staat in de algemene voorwaarden. De regeling voor maatwerk staat in de algemene voorwaarden.
Stuur een foto van je onderdeel
Voeg foto's toe met een meetlat in beeld en vermeld van welk toestel het stuk komt. Je krijgt een vaste prijs, of een eerlijke nee.
